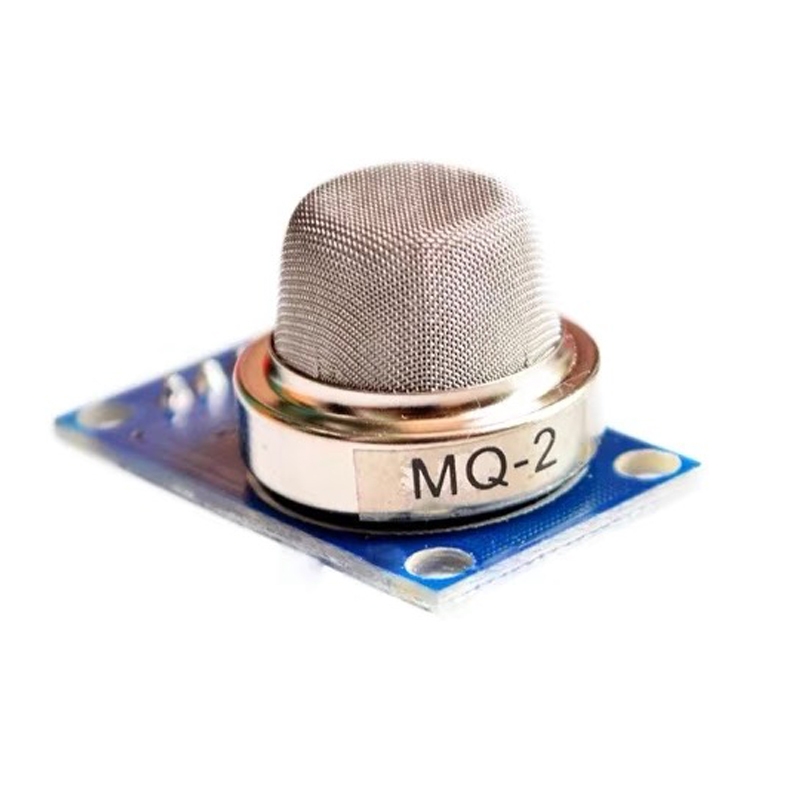

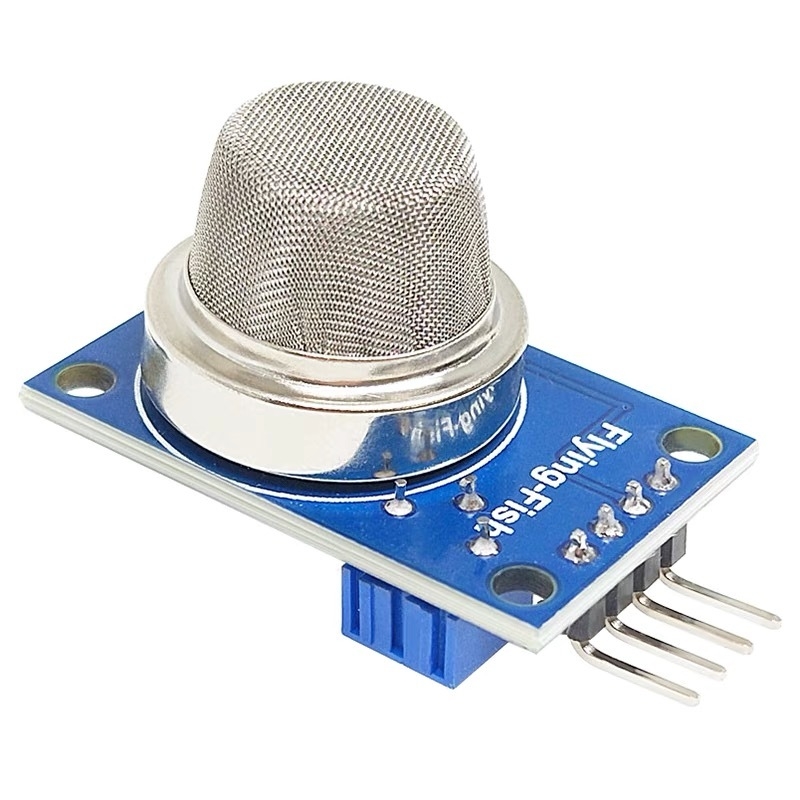

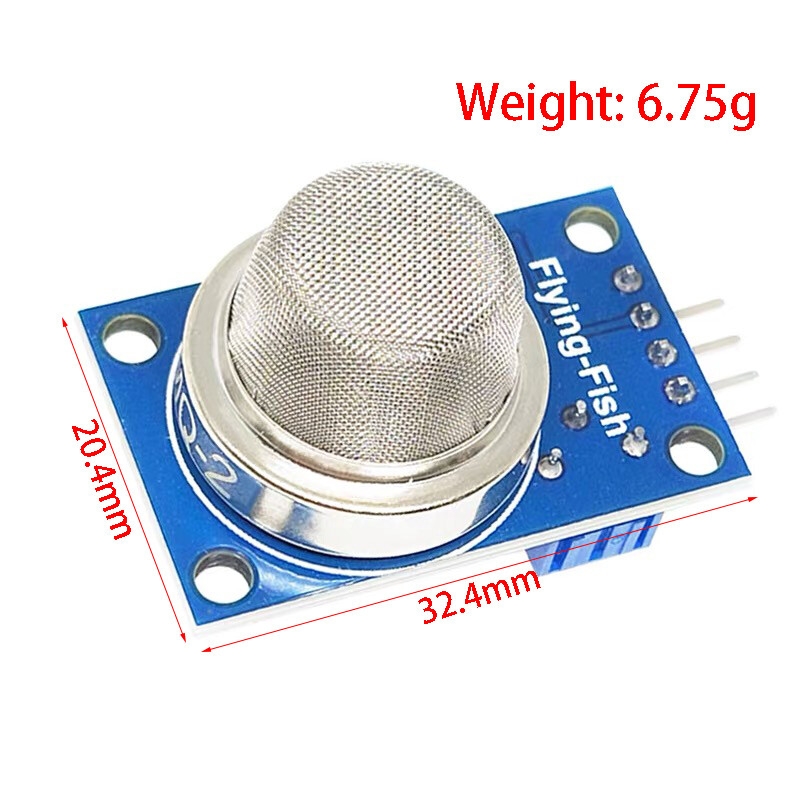

1 module de capteur de fumée MQ-2, carte de capteur de détection de gaz combustible, de monoxyde de carbone et de méthane d'alcool

Caractéristiques du produit :

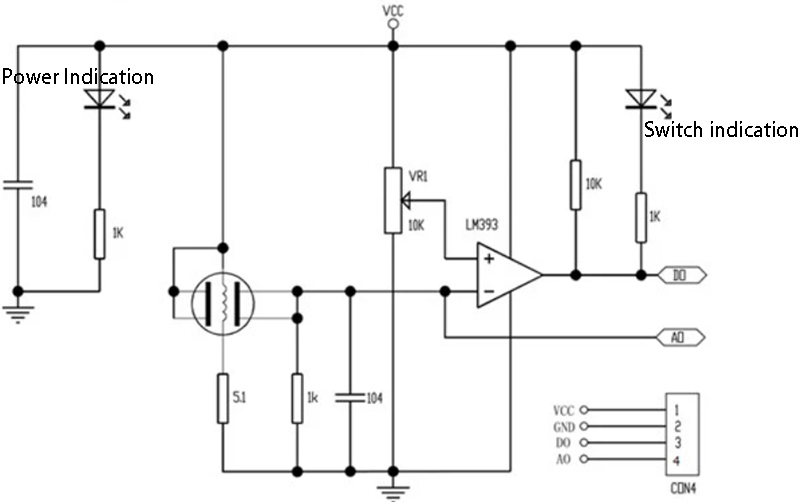

Le matériau sensible au gaz utilisé dans les capteurs de gaz MQ-2 est le dioxyde d'étain (SnO2), qui présente une faible conductivité en air pur. En présence de gaz combustible dans l'environnement où se trouve le capteur, sa conductivité augmente avec la concentration de gaz combustible dans l'air. Puisque différents types de concentrations de gaz sensibles présentent des valeurs de résistance différentes, un circuit simple permet de convertir les variations de conductivité et de concentration de gaz correspondant au signal de sortie. Ce capteur peut être utilisé pour les dispositifs de surveillance des fuites de gaz dans les habitations et les usines, et convient à la détection de gaz liquéfiés, de butane, de propane, de méthane, d'alcool, de fumée, etc. Le capteur est doté d'un trou de montage fixe M3 spécial et utilise un comparateur de tension large LM393. Le signal est clair, la forme d'onde est bonne, la capacité de commande est forte (plus de 15 mA) et la sensibilité est réglable par un potentiomètre de précision.

Paramètres du produit :

Tension de fonctionnement : 5 V CC

Consommation électrique (courant) : 150 mA

Forme de sortie : sortie analogique et numérique

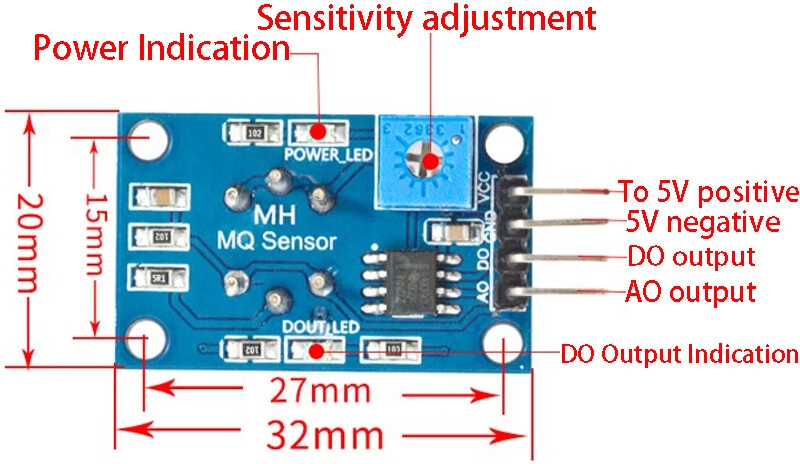

Mode de câblage :

VCC : connecté au pôle positif de l'alimentation (5V)

GND : connecté au pôle négatif de l'alimentation

DO:sortie du signal de commutation TTL

Tension de fonctionnement : 5 V CC

Consommation électrique (courant) : 150 mA

Forme de sortie : sortie analogique et numérique

AO : Sortie de signal analogique

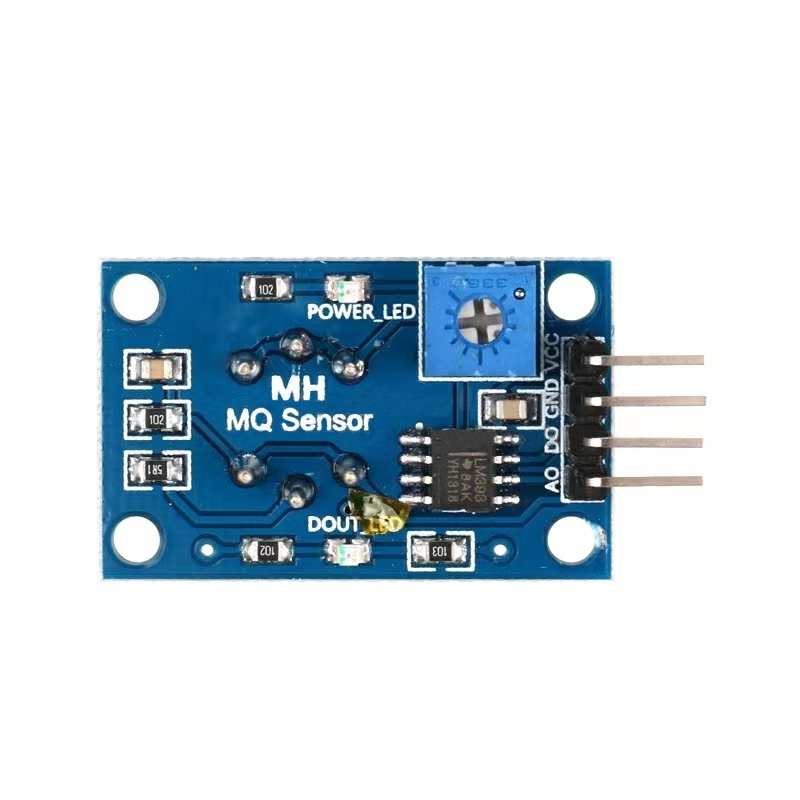

Connectez VCC et GND ; le voyant d'alimentation du module s'allumera. Avant utilisation, préchauffez l'alimentation pendant au moins 2 minutes. Un léger échauffement du capteur est normal, car il est équipé d'un fil chauffant. S'il est chaud, ce n'est pas normal. Lorsque le module n'est pas sensible aux gaz ou que la concentration de gaz ne dépasse pas le seuil défini, le port DO de l'interface numérique affiche un niveau haut et la tension de l'interface analogique A0 est d'environ 0 V. Lorsque l'influence du gaz dépasse le seuil défini, le port D0 de l'interface numérique affiche un niveau bas, le voyant numérique s'allume et la tension de sortie de l'interface analogique A0 augmente progressivement avec l'influence du gaz. La tension de sortie AO est de 0,1 à 0,3 V (relativement sans pollution), la tension de concentration pouvant atteindre environ 4 V ; un potentiomètre de réglage dans le sens horaire (uniquement pour la sensibilité de la sortie TTL) détecte une augmentation de la concentration. La sortie numérique D0 de la petite carte peut être directement connectée au microprocesseur monopuce, ce qui permet de détecter les niveaux haut et bas, détectant ainsi la présence de gaz ambiant. La sortie numérique DO de la petite carte peut piloter directement notre module relais, formant ainsi un interrupteur à gaz. La sortie numérique DO de la petite carte peut piloter directement notre module buzzer actif, déclenchant ainsi une alarme de gaz. La sortie analogique AO de la petite carte peut être connectée au module AD de ce magasin, permettant d'obtenir une valeur approximative de la concentration de gaz ambiant par conversion AD.
