Carte de Développement Arduino UNO R3 - Alimentée par USB, 14 Broches d'Entrée/Sortie

Détails du produit

Sauvegarder

Signaler cet article

Mode d'alimentation: USB

Tension de fonctionnement: ≤36V

Propriétés de la batterie: Sans batterie

Afficher plus

En savoir plus sur les dimensions

Ce manuel d'instructions est conçu pour vous aider à mieux comprendre et utiliser la carte de développement Arduino UNO R3. Avant de commencer à utiliser cette carte de développement, assurez-vous d'avoir compris les concepts et les compétences de base

Introduction Arduino UNO R3 est une carte de développement basée sur le microcontrôleur ATMega328P, avec 14 broches d'entrée/sortie numériques, 6 broches d'entrée analogiques, 1 connecteur USB et 1 prise d'alimentation. Il convient à divers projets électroniques et expériences de programmation

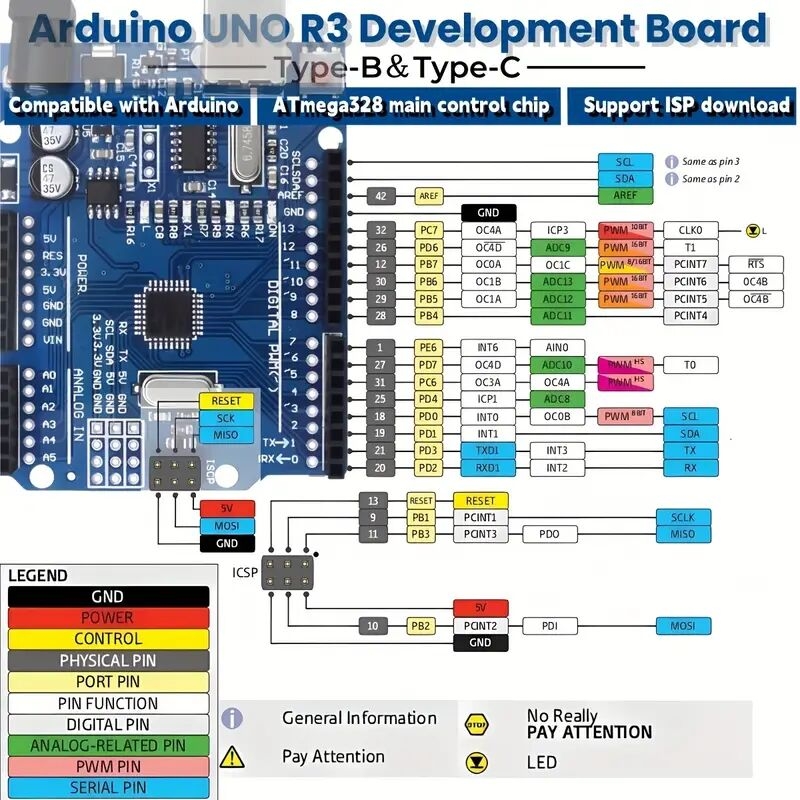

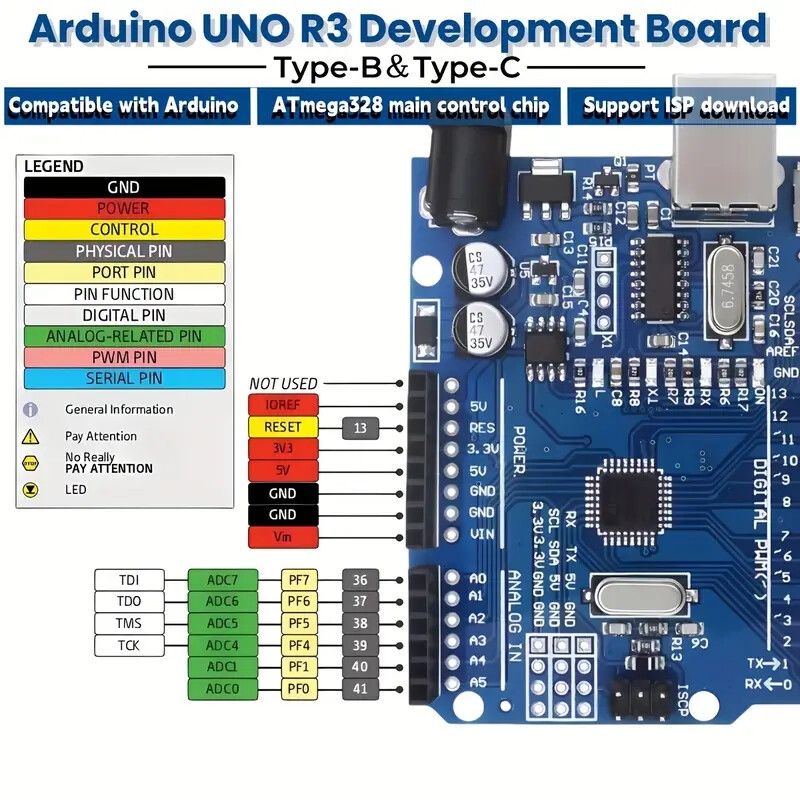

Présentation du matériel ①.Microcontrôleur Arduino UNO R3 utilise le microcontrôleur ATMega328P comme processeur principal. Le microcontrôleur dispose de 8 Ko de mémoire Flash pour stocker les programmes et les données. ②. Broches 1/0 Arduino UNO R3 est équipé de 14 broches numériques et de 6 broches analogiques, qui peuvent être utilisées pour connecter divers capteurs, actionneurs et autres composants électroniques. ③.Connecteur USB Le connecteur USB est utilisé pour se connecter à un ordinateur et alimenter. Il prend également en charge le téléchargement et le débogage des programmes via

Étapes d'utilisation ①. Connectez l'alimentation Connectez le connecteur USB ou le connecteur d'alimentation à la prise d'alimentation de l'Arduino UNO R3. Lors de la connexion du connecteur USB, assurez-vous que l'ordinateur est allumé et connecté au port USB. --②. Connectez le programmeur USB Connectez le programmeur USB au connecteur USB de l'Arduino UNO R3. Lorsque le programmeur est connecté avec succès, la lumière LED de l'Arduino UNO R3 clignotera

Entrée/sortie numérique Les bornes d'entrée/sortie numériques sont de 0 à 13 au total-. Entrée/sortie analogique Les bornes d'entrée/sortie analogiques sont de 0 à 5-. Prise en charge de la fonction de téléchargement ISP-. Tension d'entrée : aucune alimentation externe n'est requise lors de la connexion à l'USB de l'ordinateur, l'alimentation externe est une tension d'entrée de 5 V ~ 9 V CC-. Tension de sortie : sortie de tension 5 V CC et sortie de tension 3,3 V CC
